Bij Karbouw geloven we dat kwaliteit begint bij een grondige voorbereiding. Daarom realiseren we bij complexe gevelprojecten mock-ups op ware grootte. Zo kunnen we uiterlijk, detaillering en techniek al in een vroeg stadium toetsen, vóór de daadwerkelijke bouw start.
Realistisch beeld van de gevel

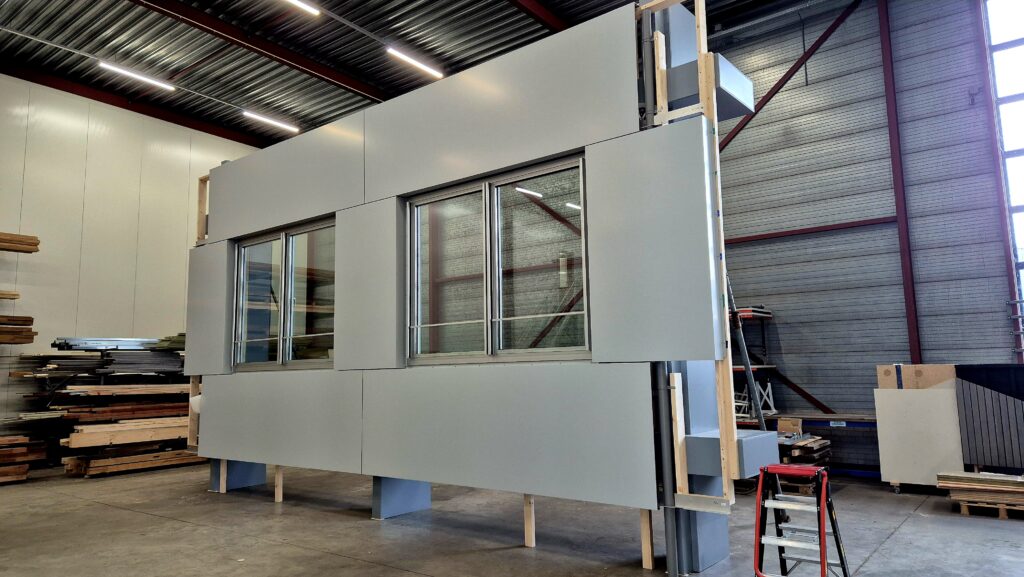

Voor de gevels van Hotel A en Hotel B bouwden we een mock-up van een standaard gevelbeuk (tussen twee stramienen) over de volle hoogte van één verdieping. Deze proefopstelling laat het gevelbeeld zien zoals het straks echt wordt, compleet met materiaalovergangen, kozijn-aansluitingen en detaillering.
Doel en meerwaarde
De mock-up biedt opdrachtgever en architect de kans om het ontwerp in werkelijkheid te beoordelen. Niet alleen de esthetiek, maar ook de technische kwaliteit:
- Sluiten onderdelen goed op elkaar aan?
- Kloppen de maatvoeringen?
- Is de montage praktisch uitvoerbaar?
Zo kunnen verbeterpunten al vroeg worden doorgevoerd, wat faalkosten en risico’s vermindert tijdens de uitvoering.
Gekozen opstelling
We kozen voor een standaard verdieping en gevelbeuk, omdat deze repeterend voorkomen in het ontwerp. Met één mock-up is daardoor het grootste deel van de gevel representatief weergegeven.

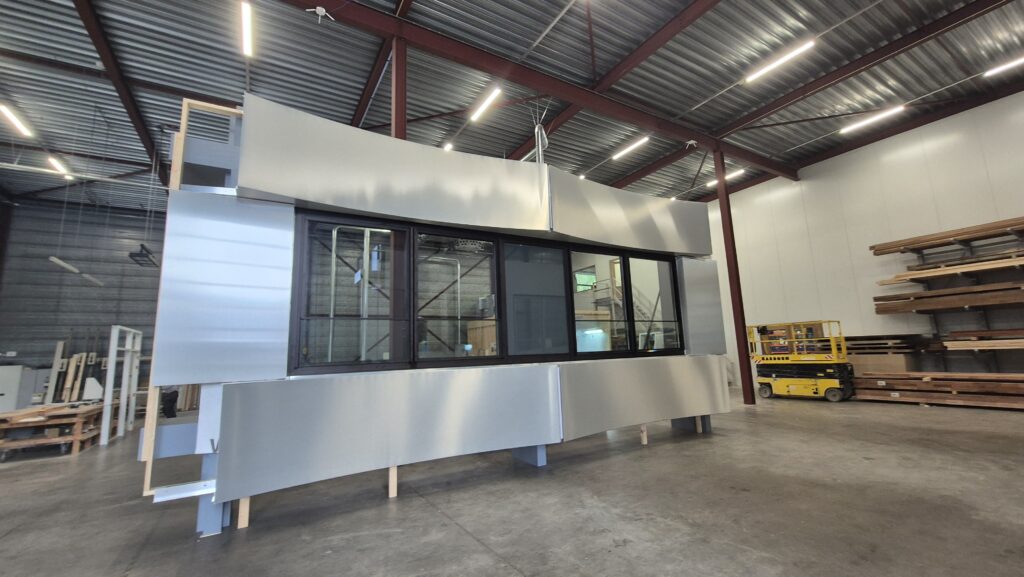

Bij Hotel A is bovendien een gebogen gevelcassette opgenomen, een technisch uitdagend onderdeel dat vooraf zorgvuldig beoordeeld moest worden op maakbaarheid en uitstraling.
Materialen en technieken
De mock-up is opgebouwd met dezelfde materialen en detaillering als straks in de uitvoering worden toegepast:
- Houten dummy van het betonskelet (wanden en vloeren)
- HSB-elementen als dragende basis
- Aluminium kozijnen met glazen Frans balkon
- Aluminium composiet gevelbekleding (kleur representatief voor definitief product)
- Geïntegreerde LED-verlichting in de gevel (Hotel A)
Technische uitdagingen
De samenwerking tussen HSB, kozijnen en gevelbekleding vroeg om nauwkeurige engineering.
Vooral de grote puien stelden hoge eisen aan sterkte en isolatie.
De aluminium composiet bekleding bracht extra uitdagingen met zich mee op het gebied van maatvoering, waterdichtheid en montagevolgorde. De gebogen gevelcassettes zijn bijzonder: gewalst en samengesteld, aangestuurd vanuit een 3D-computermodel dat rechtstreeks de fabriekmachines bedient.
Beoordeling en vervolg
De mock-up wordt beoordeeld door alle betrokken partijen:
- Architect: vormgeving en detaillering
- Opdrachtgever: totaalbeeld en uitstraling
- Opzichter: technische kwaliteit en onderhoud
- Karbouw: uitvoeringskwaliteit en montage
Eventuele aanpassingen in detaillering of volgorde worden na deze beoordeling doorgevoerd. De mock-up vormt zo de basis voor een afgestemde standaard in de uitvoering.
Resultaat en leerpunten
Deze mock-up is niet alleen een visuele toets, maar ook een belangrijke stap in het engineeringproces. Het vroegtijdig samenbrengen van ontwerp, techniek en uitvoering vergroot de efficiëntie, versterkt de samenwerking en vermindert faalkosten.
Met een afmeting van ruim 8 meter breed en 5 meter hoog is dit een uitzonderlijk grote mock-up. Een aanpak die we normaal alleen zien bij omvangrijke publieke projecten. Het illustreert onze ambitie: complexe gevelconcepten beheersen tot in detail en met vertrouwen realiseren.
